Kiboko Zeitnehmungssystem
In Zusammenarbeit mit Friedrich Feichtinger wurde für die Wasserwehrdienstleistungsbewerbe des niederösterreichischen Landesfeuerwehrverbandes ein neues Zeitnehmungssystem Namens Kiboko entwickelt.
Dazu gehören Boot-Boxen, die in den Zillen mitfahren, Start- und Ziel-Boxen, eine Zeitbasis und zwei Notebooks zur Auswertung.
Weiters gibt es noch einen externen Monitor, an dem die Teilnehmer Ihre Laufzeiten ablesen können und zusätzlich noch zwei große Anzeigetafeln, um aktuelle Ergebnisse publizieren zu können.
Dokumentation
- Hier gibt es die aktuelle Version der Dokumentation als PDF
- Hier gibt es einen Flyer zum Download
- Das gesamte System ist open source, das heißt, alle Unterlagen sind auf Anfrage zu haben. Die Software ist auf GitLab veröffentlicht: Kiboko Firmware und Kiboko Manager.

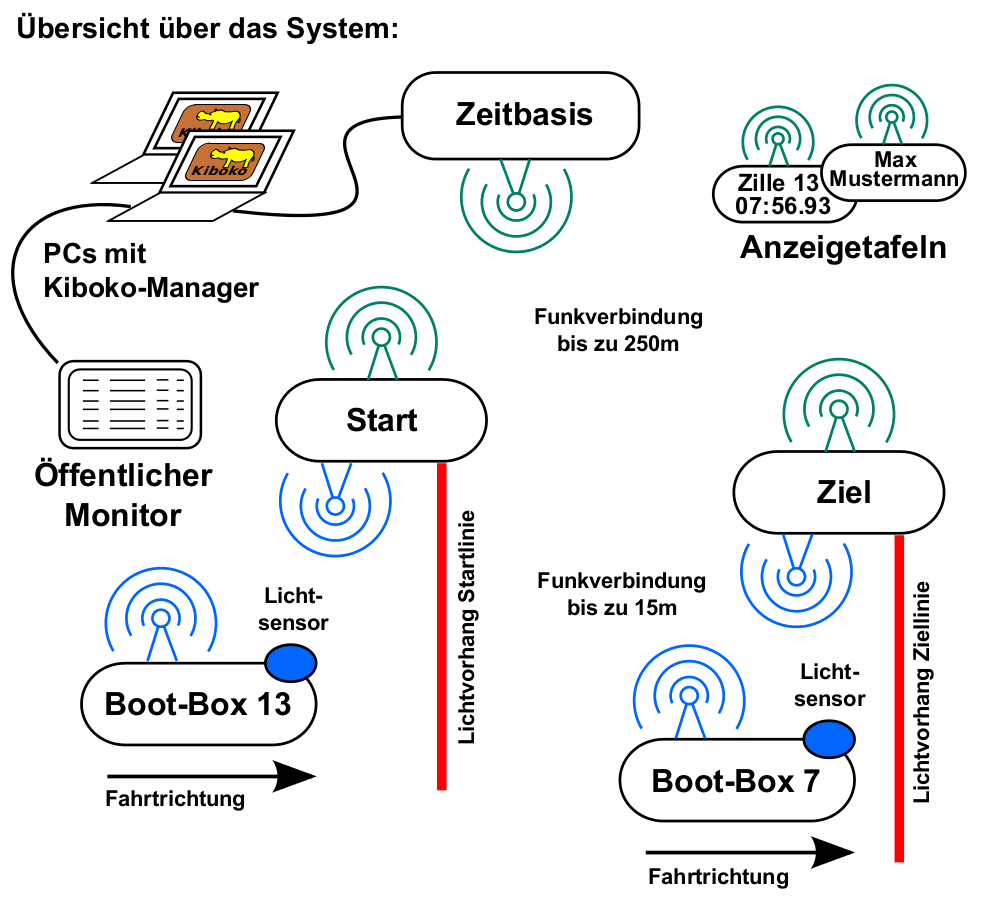

Schematischer System-Überblick und aufgebaute Zielzeitnehmung:

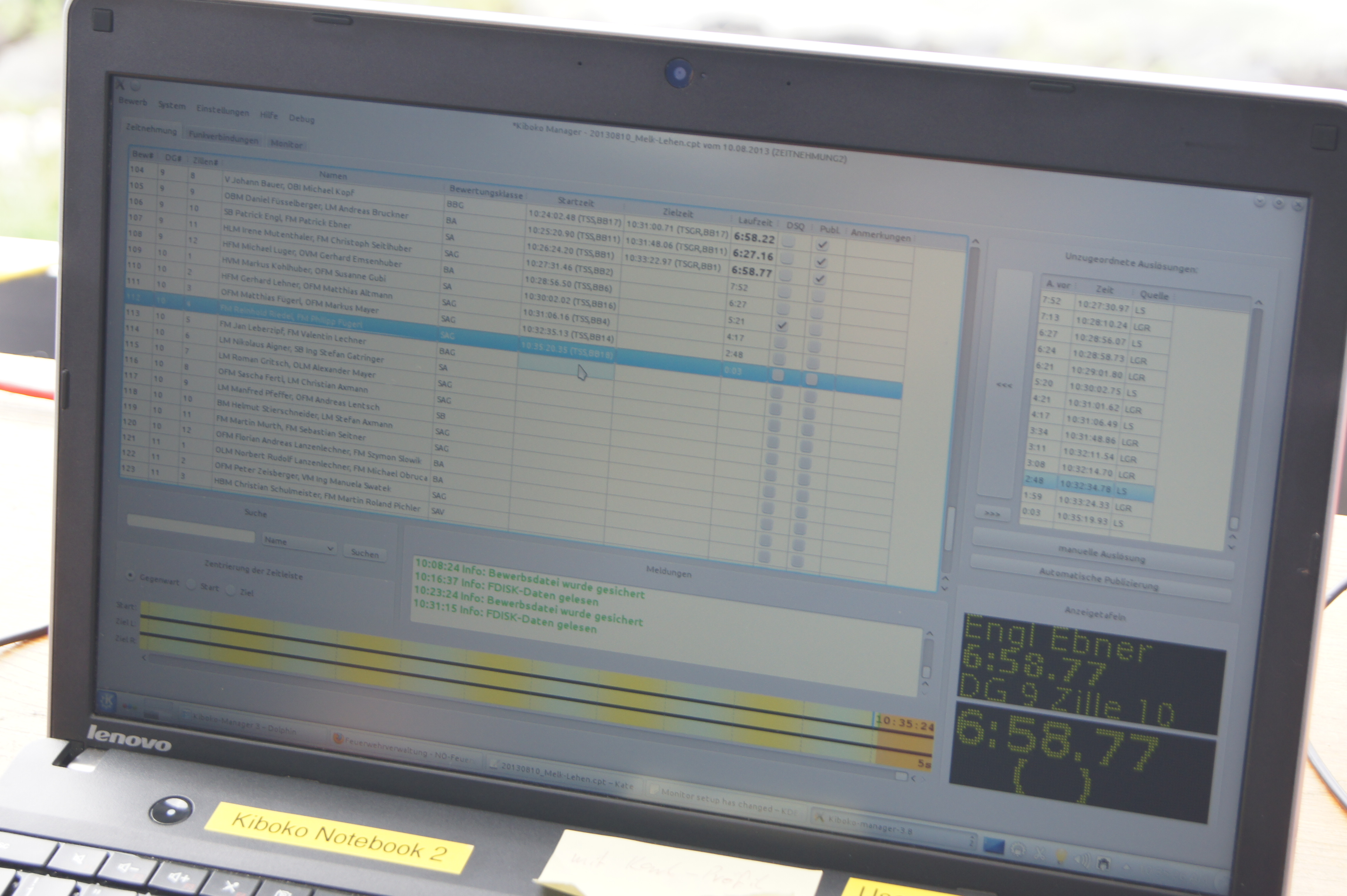

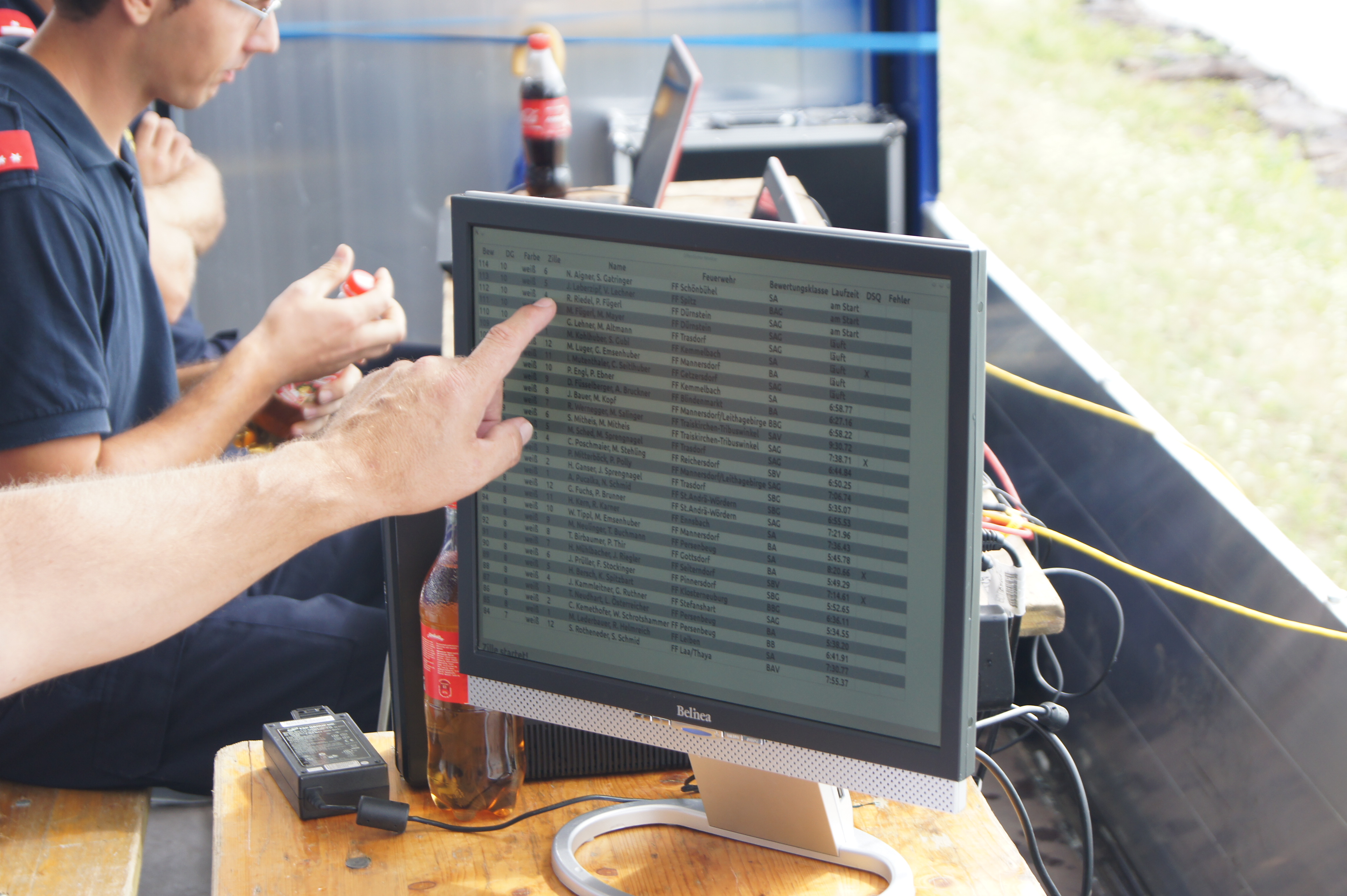

Im Zeitnehmungscontainer wird das System über zwei Notebooks und einen Zusatzmonitor bedient:

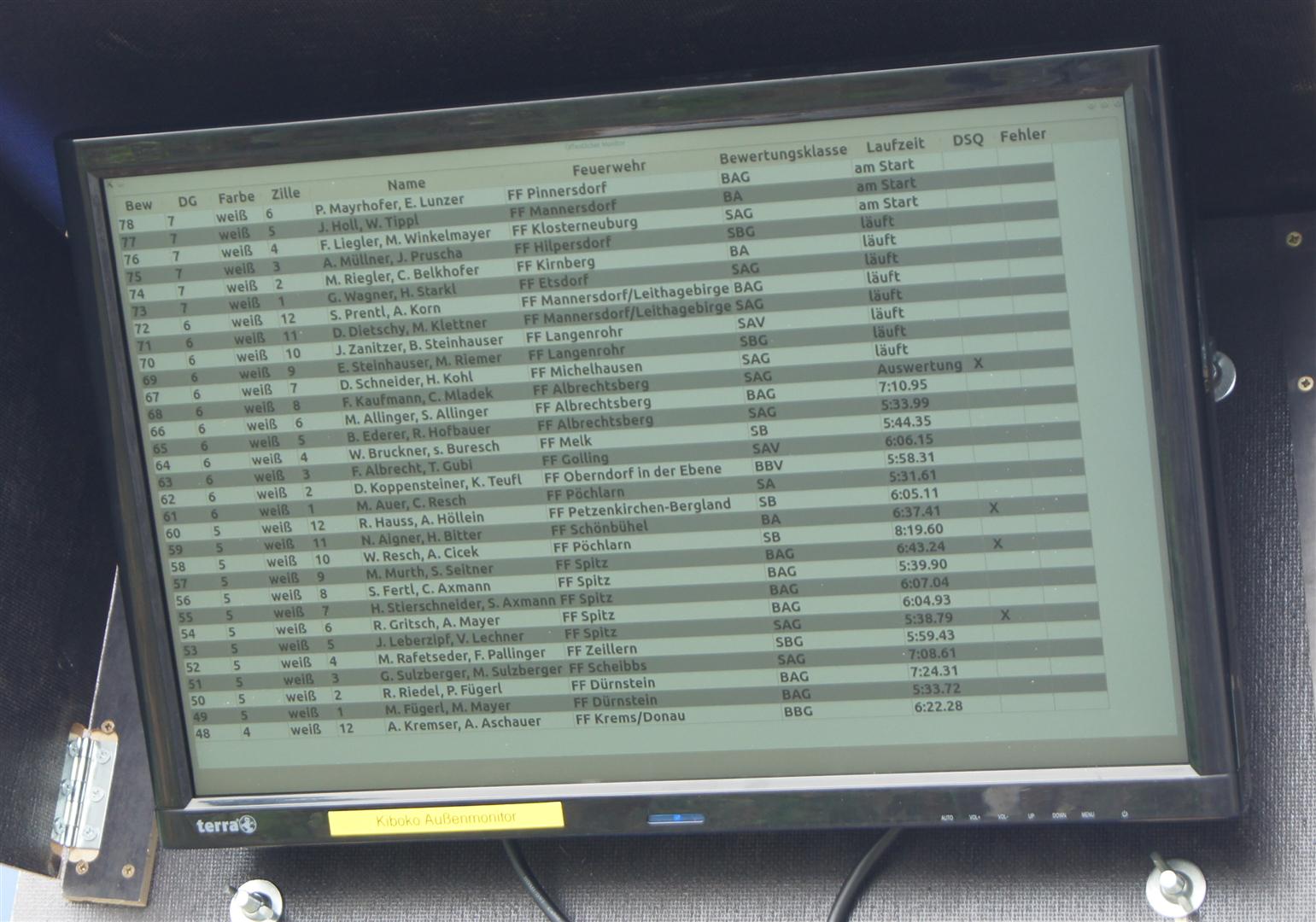

Der Außenmonitor, angebracht in einem zusammenklappbaren Sonnen- und Regenschutz, zeigt aktuelle Ergebnisse
Die Anzeigetafel Namens Kiboko Matrix als Werbetafel auf dem Zeltfest der FF-Steinbach am Ziehberg. <html> <iframe width=„560“ height=„315“ src=„https://www.youtube.com/embed/nY46wcEuaS0“ frameborder=„0“ allowfullscreen></iframe> </html>

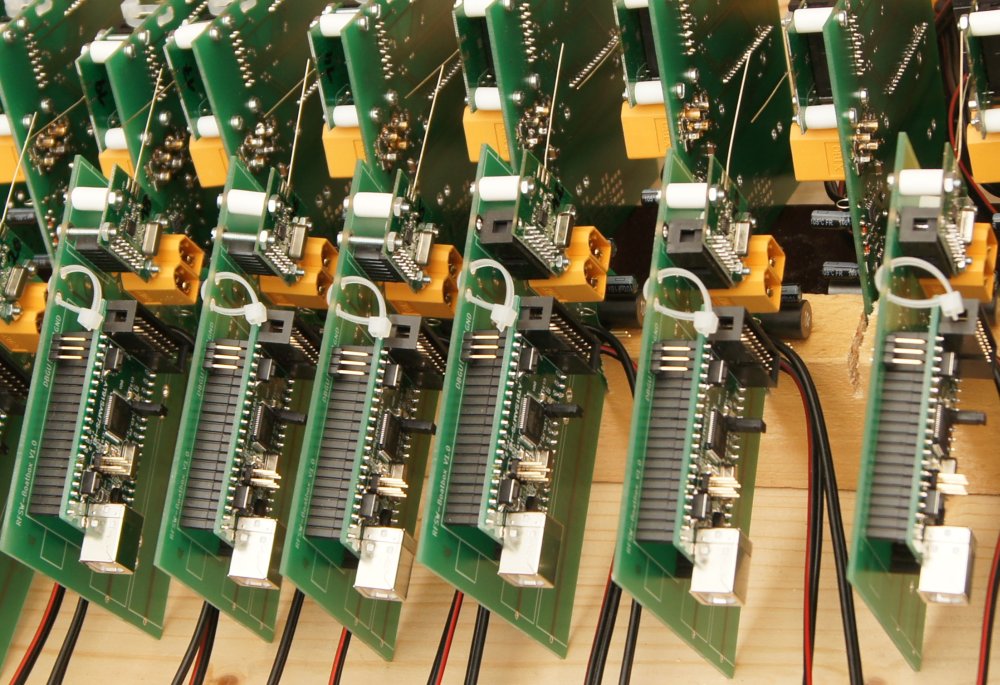

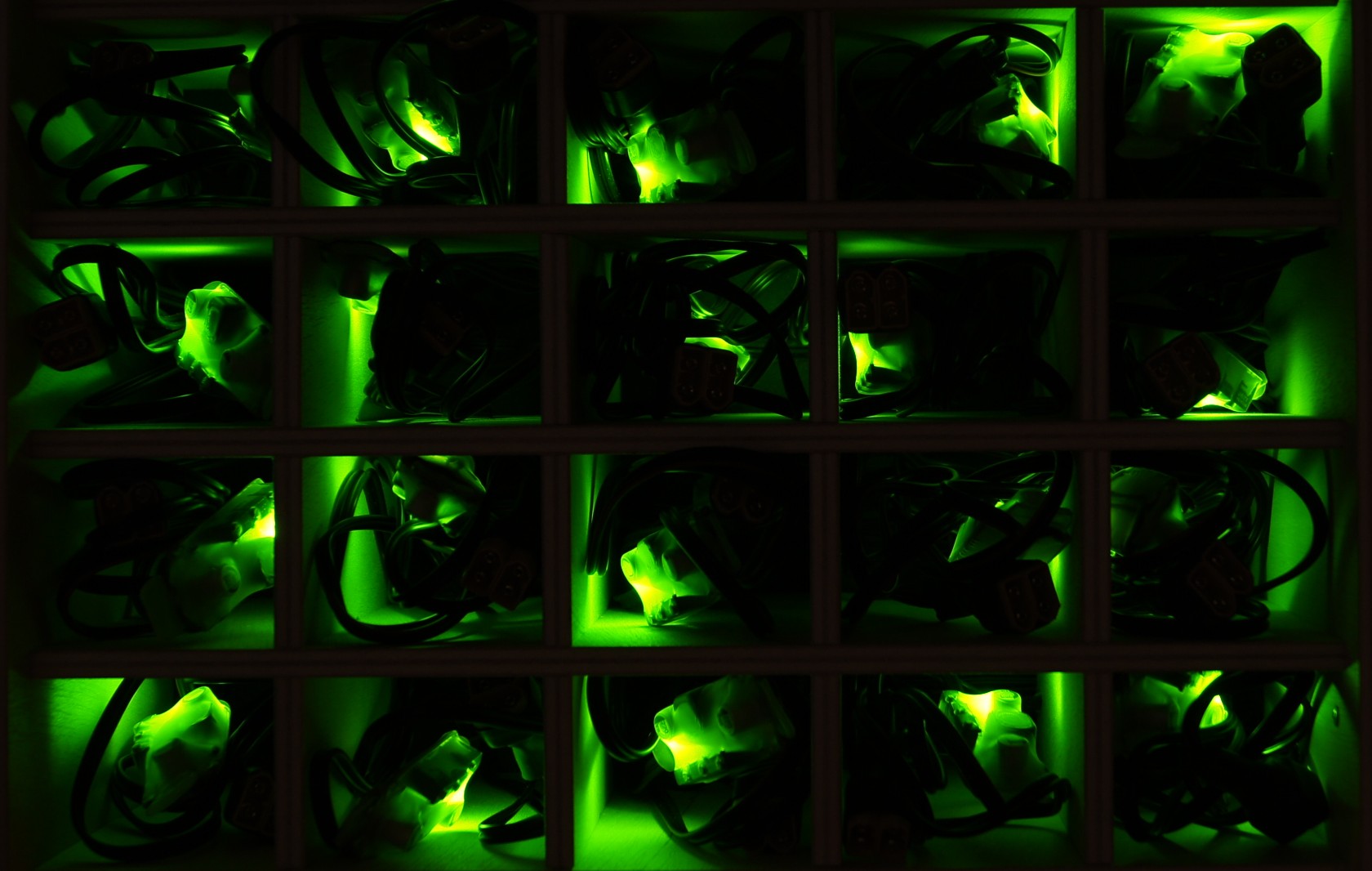

Die Leiterplatten der Boot-Boxen bei der Fertigung und ein künstlerisches Foto des Ladegerätes mit 23 Ladeschächten:
Impressionen von 2015
Video von Bernhard Hierner <html> <iframe src=„https://player.vimeo.com/video/143598700“ width=„560“ height=„315“ frameborder=„0“ webkitallowfullscreen mozallowfullscreen allowfullscreen></iframe> <p><a href=„https://vimeo.com/143598700“>NÖ Landeszillenwettbewerb 2015 Mauternbach</a> from <a href=„https://vimeo.com/user43973998“>Bernhard Hierner</a> on <a href=„https://vimeo.com“>Vimeo</a>.</p> </html>
Kiboko-Manager Demo
<html> <iframe width=„560“ height=„315“ src=„https://www.youtube.com/embed/kiYY-2GjzQE“ frameborder=„0“ allowfullscreen></iframe> </html>
Highlights

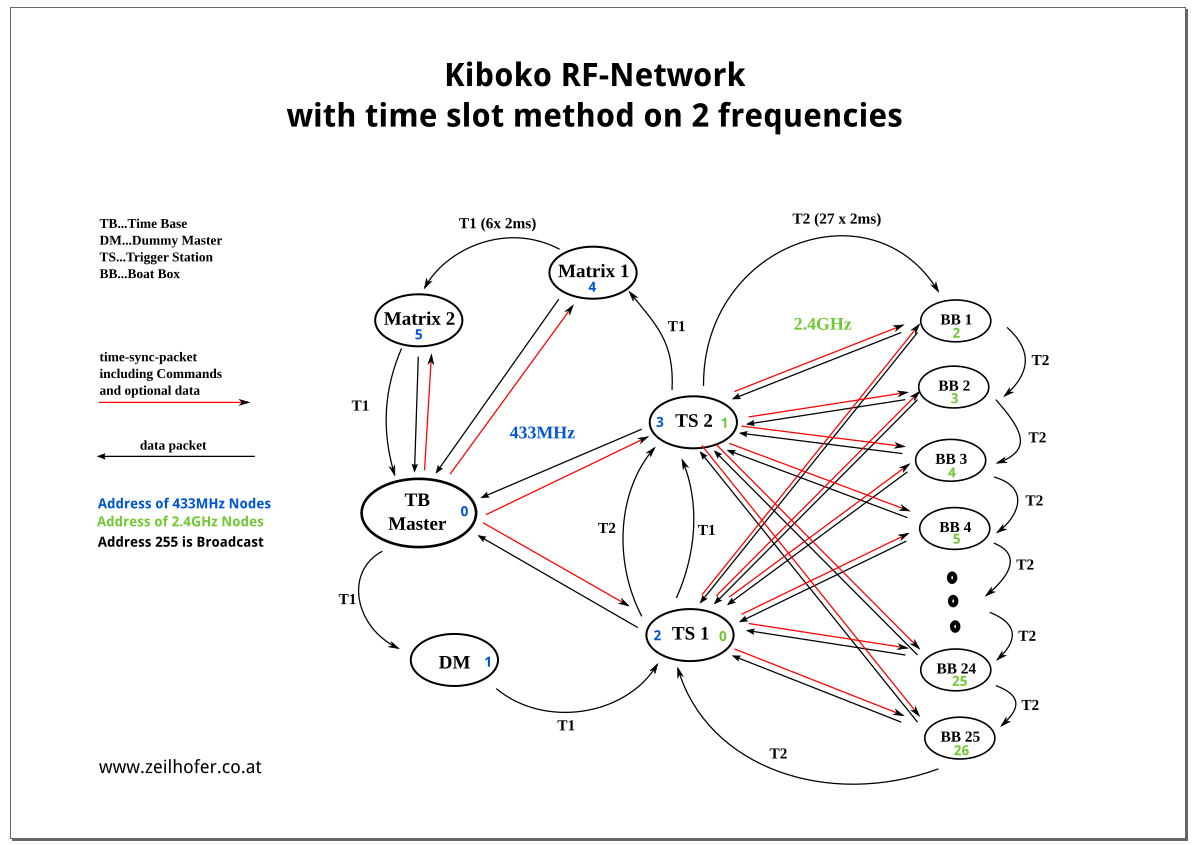

Ein besonderes technisches Highlight ist die Synchronisierung aller Funkteilnehmer mittels Software-PLL <html> <iframe width=„560“ height=„315“ src=„https://www.youtube.com/embed/nXY6eadjhW4?rel=0&controls=0&showinfo=0“ frameborder=„0“ allowfullscreen></iframe> </html>

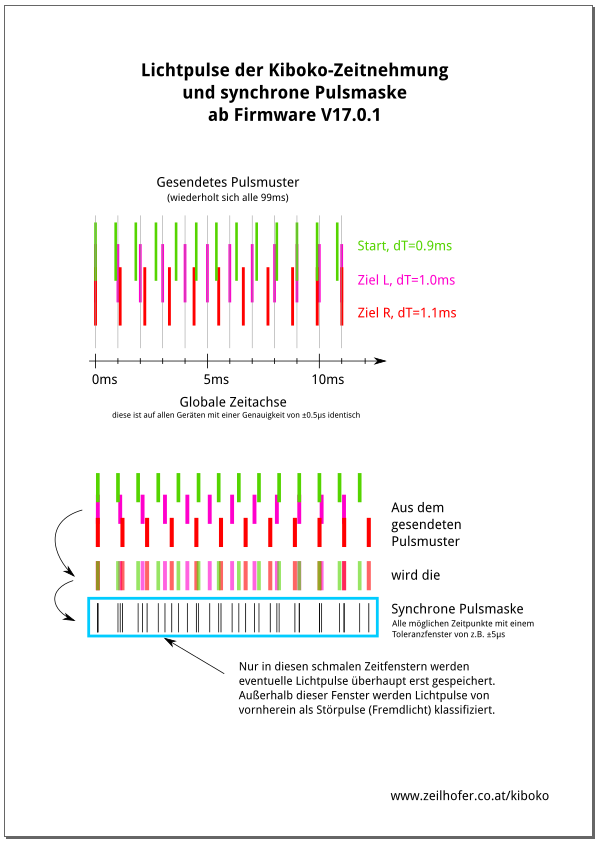

Dies ermöglicht dann in weiterer Folge die synchrone Pulsmaske, die in der Bootbox verwendet wird, um einen Großteil aller Störpulse auszublenden.
