RevolutionPi
15.3.2017

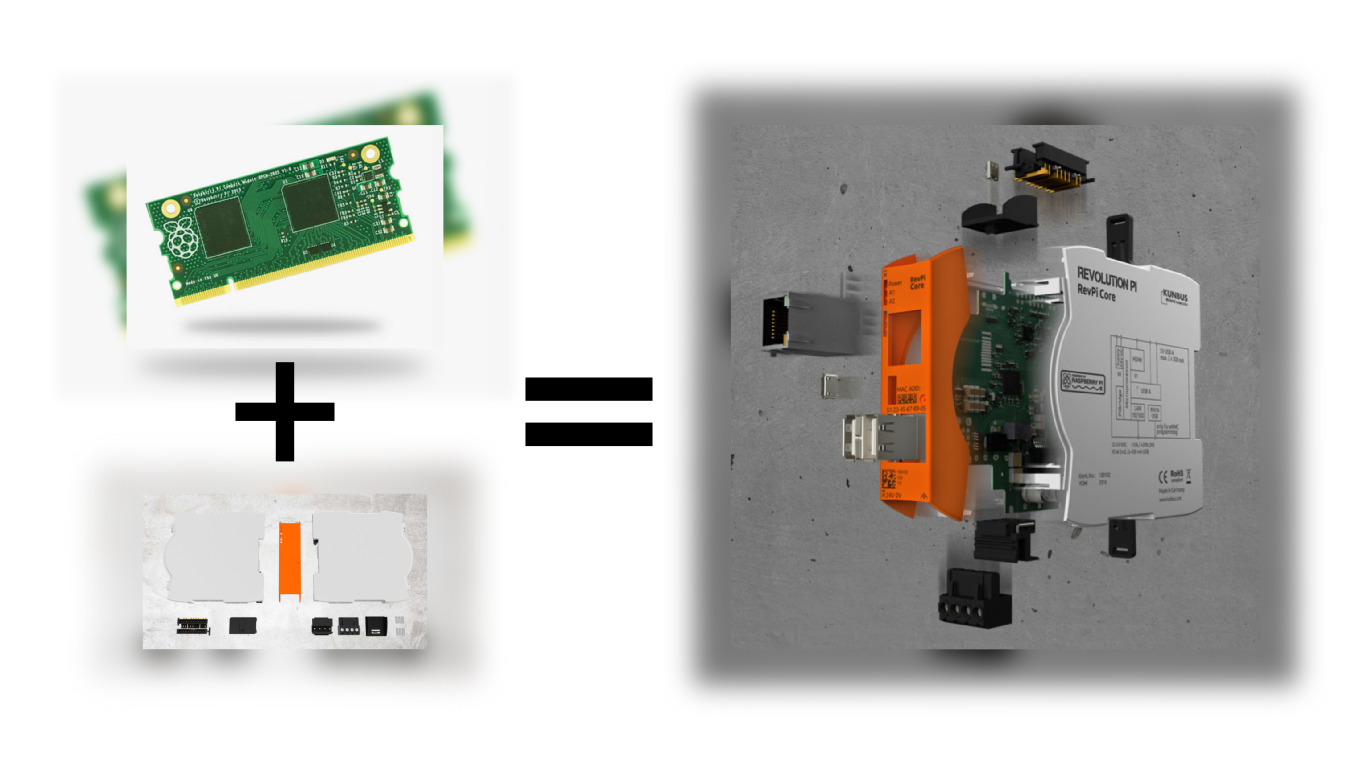

Die Firma Kunbus aus Deutschland hat nun den RevolutionPi entwickelt, ein Raspberry Pi in einem industrietauglichen Gehäuse. Ein Realtime-Kernel sorgt noch für die notwendige Echtzeitfähigkeit. Und das beste an dem ganzen Projekt: Schaltpläne und Quellcode sind oder werden noch veröffentlicht (exklusive dem Raspy Compute Module), also so gut wie open source.
Module
Derzeit gibt es ein alle möglichen Feldbus-Slave-Module, und digitale I/O-Karten
- 14 In, 14 Out
- 16 In
- 16 Out
- Maker-Set
In Kürze soll nun auch noch eine analoge I/O-Karte auf den Markt kommen.
Der Quellcode für die bisherigen I/O-Module wird angeblich auch bald veröffentlicht werden, d.h. Software-Erweiterungen auf diesen Karten sind dann vielleicht sogar dann dem Endbenutzer möglich - d.h. man könnte damit z.B. eine Karte mit 16 Eingängen und 12 Ausgängen machen - Falls dies besser zum Projekt passt.
Das Maker-Set ermöglicht es, eigene Hardware im Stil des RevolutionPi zu entwickeln.
Hier gibt es weiteres zum RevPi-DIO Modul.

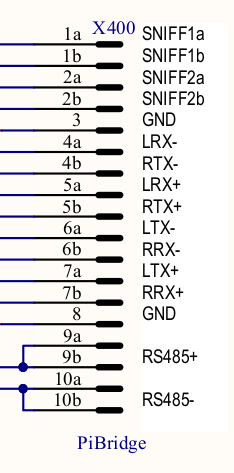

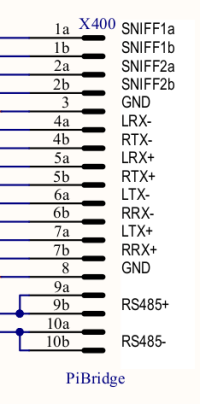

Die PiBridge
Die PiBridge verbindet benachbarte Hutschinenmodule miteinander. Jedes muss noch separat mit Strom versorgt werden, die Daten gehen über die PiBridge.
Die Sniff-Leitungen dienen dem feststellen der geometrischen Aneinanderreihung der Module, links und rechts von dem so genannten Core-Module. RS485 dient der Konfiguration und auch dem Datenaustausch für einfache Signale. Der Datenhighway wird über zwei separate Ethernet-Controller realisiert, die per SPI an das Compute-Module angebunden sind.
Low Level Timing
Scheinbar liefern clocks() und CLOCK_PER_SEC aus der <time.h> in C oder C++ eine falsche Zeit. Die Zeit vergeht am RevPi um einen Faktor von ca. 1.5 langsamer.
Vielleicht schaftt dies hier Abhilfe: https://www.raspberrypi.org/forums/viewtopic.php?f=33&t=17688
