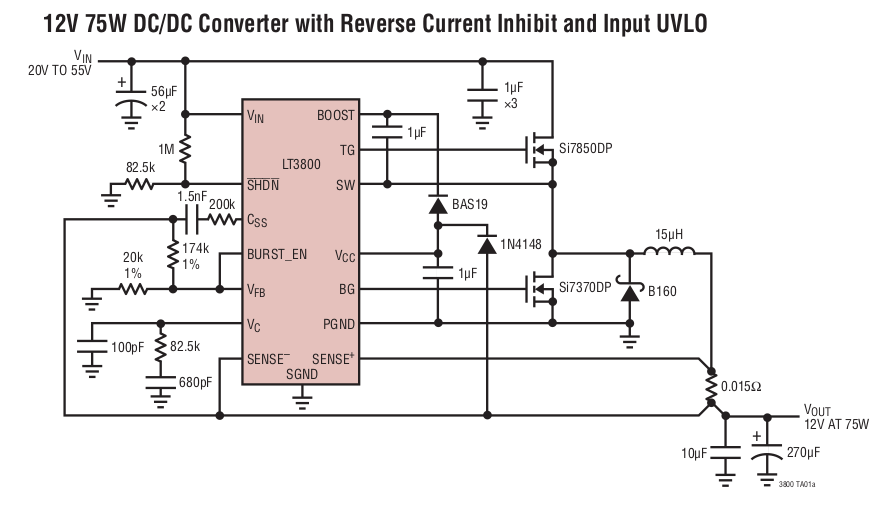

Dieser Schaltregler verträgt abs. max. 65V am Eingang, hat externe MOSFETs und die Ausgangsspannung ist auf max. 36V beschränkt (kommt vermutlich vom highside Shunt-Verstärker.

Kostet 5,60€ auf eBay inkl. Versand (Sept. 20202).

Das eBay-Modul hat einen Shunt mit 10 mΩ. D.h. der Strom wird auf 150 mV/10 mΩ = 15A beschränkt, was mir sehr viel vorkommt. Der Shunt sitzt in der Plus-Leitung. D.h. das parallelbetreiben mehrerer Schaltwandler scheint möglich zu sein, im gegensatz zum LTC3780 in den StepUp-Tests.

Vom Spannungsbereich her wäre er evt. dazu geeignet, dass er einen Wechselrichter aus einer 48V-Batterie speist.

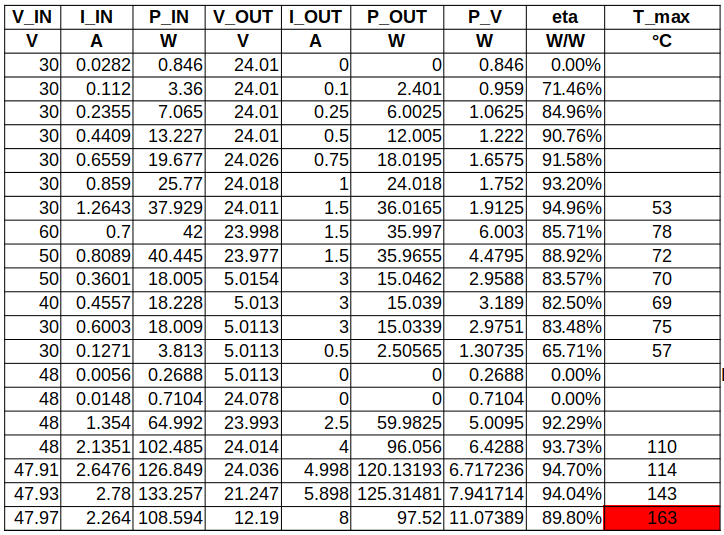

Für Wirkungsgradverbesserungen werden neue Transistoren (HY030N06C2) und eine neue Spule (TMPC1707HP-150MG) getestet. Ergebnisse folgen noch.
