Ein Mini-Projekt, das vor allem die schnelle Reaktionsfähigkeit unseres Unternehmens zeigt: 14 Tage vergingen zwischen Bestellung bis zur Auslieferung inkl. Installation.

Die Verstärker-Karte sorgt für eine nahezu Rückwirkungsfreie Trennung zwischen Signalquelle und Messkarte.

• Versorgungsspannung: 12-24V
• Analoger Spannungsbereich: 0-10V
• Offset: <20mV (kann durch weglassen der Schutzdioden auf <100uV reduziert werden)
• Spannungsverstärkung: 0.998

Schaltplan V1.0

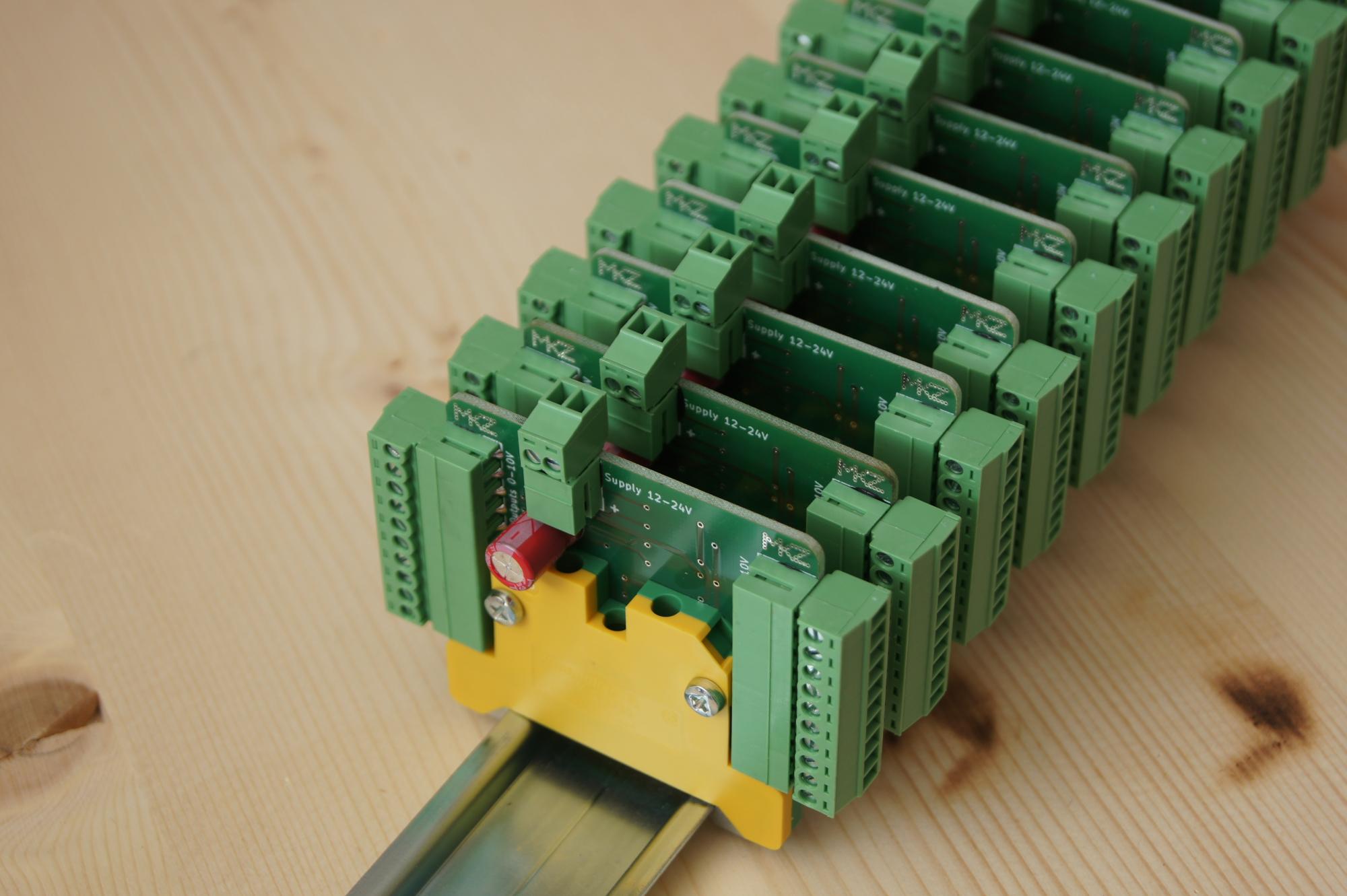

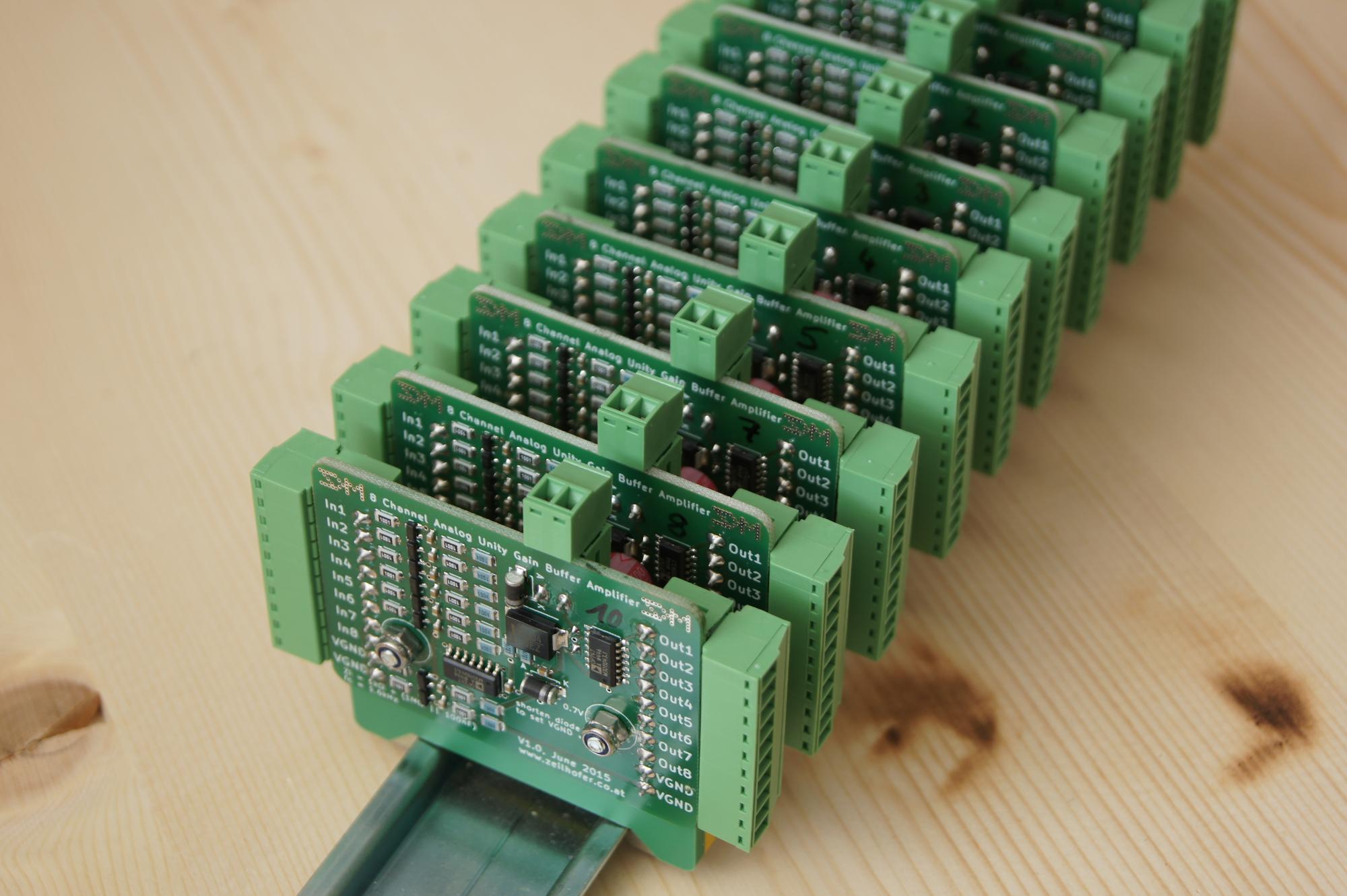

Es wurden 10 Platinen gefertigt, für gesamt 80 analoge Kanäle. Montage auf 35mm Hutschiene.
